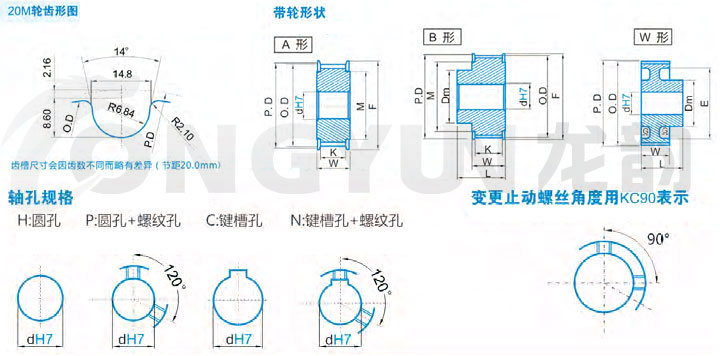

午夜视频网站在线观看午夜视频网站在线观看傳動生產的HTD20M同步帶輪既為國產化設備的HTD20M同步帶配套,又能代替進口HTD20M同步帶輪使用。如果您定製HTD20M同步帶輪,請提供帶輪圖紙(圖中可不必繪製帶輪的齒形尺寸),午夜视频网站在线观看也可按照您提供的規格型號、帶輪內孔、鍵槽、寬度等尺寸為您繪製帶輪圖紙;也可為您提供測繪帶輪等服務。
標準同步帶寬度 | K | W | G | L |
115=115MM | 125 | 135 | 28 | 168 |
170=170MM | 180 | 190 | 30 | 223 |
230=230MM | 240 | 250 | 35 | 283 |
規格 | 形狀 | 節徑P.D | 外徑O.D | 擋邊外徑F | 擋邊內徑M | 透孔外徑E | 輪轂直徑Dm | 內孔dH7 | |||
A形 | B形|W形 | ||||||||||
H | C|N | H | C|N | ||||||||
20M*34 | A|B | 216.45 | 212.13 | 240 | 165 | 165 | 32~142 | 32~135 | 32~142 | 32~135 | |
20M*36 | 229.18 | 224.86 | 250 | 178 | 178 | 32~142 | 32~135 | 32~142 | 32~135 | ||
20M*38 | 241.92 | 237.60 | 265 | 190 | 181 | 35~142 | 35~138 | 35~142 | 35~138 | ||
20M*40 | 254.56 | 250.24 | 275 | 203 | 203 | 35~145 | 35~138 | 35~145 | 35~138 | ||
20M*44 | 280.11 | 275.79 | 300 | 228 | 210 | 35~145 | 35~138 | 35~145 | 35~138 | ||
20M*48 | 305.58 | 301.26 | 325 | 254 | 228 | 44~180 | 44~150 | 44~180 | 44~150 | ||
20M*52 | 331.04 | 326.72 | 350 | 279 | 228 | 50~202 | 50~175 | 50~202 | 50~175 | ||
20M*56 | 356.51 | 352.19 | 375 | 305 | 280 | 50~224 | 50~182 | 50~224 | 50~182 | ||
20M*60 | W | 381.97 | 377.65 | 328 | 280 | 55~255 | 55~182 | 55~255 | 55~182 | ||
20M*64 | 407.44 | 403.12 | 350 | 300 | 55~255 | 55~220 | 55~255 | 55~220 | |||
20M*68 | 432.90 | 428.58 | 380 | 300 | 60~255 | 60~220 | 60~255 | 60~220 | |||
20M*72 | 458.37 | 454.05 | 400 | 320 | 60~255 | 60~240 | 60~255 | 60~240 | |||
20M*80 | 509.30 | 504.98 | 450 | 340 | 60~255 | 60~240 | 60~255 | 60~240 | |||
20M*90 | 572.96 | 568.64 | 510 | 380 | 60~255 | 60~240 | 60~255 | 60~240 | |||
注:以上是本公司標準參考型號參數,具體型號根據您的要求定製加工。詳情谘詢客服:0574-63782991 |
